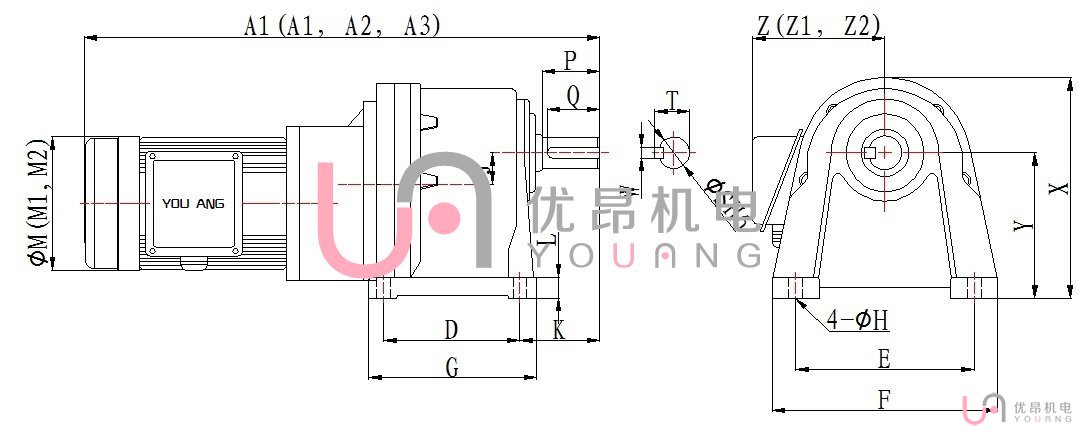

■GH臥式高速比附三相、單相鋁殼（剎車）齒輪減速馬達

■A1、M1、Z1為三相馬達尺寸   ■A2、M2、Z2為單相馬達尺寸  ■A3為三相帶剎車馬達尺寸
尺寸表

出力軸尺寸

■GH臥式高速比附三相、單相鋁殼（剎車）縮框齒輪減速馬達

■A1、M1、Z1為三相馬達尺寸    ■A2、M2、Z2為單相馬達尺寸      ■A3為三相帶剎車馬達尺寸
尺寸表

出力軸尺寸

■工藝特點

螺旋齒設計，基材兼備剛性與韌性，零部件嚙合好 ；齒輪采用低碳合金鋼、經滲碳淬將齒輪的表面硬度達到HRC62,以獲得最佳的耐磨耗及耐沖擊韌性。減速機構采用螺旋齒輪設計，其齒形嚙合率為一般正齒輪的二倍以上。減速機錐齒輪部采用準雙曲面螺旋傘齒輪，齒面經磨齒處理，具有低噪 音、高效率、結構緊促的特點。電機采用耐高溫F級銅線加自動機械入線 、同時使用專業電機檢測設備 進行檢測。

■性能優勢

高耐用度：齒輪采用高強度合金鋼、外殼采用高 強度壓鑄鋁合金，具有輕質、耐用的特點；高效率：比傳統錐齒輪及渦輪蝸桿減速機在相 同速比時傳動效率更高；高輸入轉數：最高輸入轉數可達可達10000 rpm；低噪音：設計精巧，精密制造，噪音低于 65dB(A) ；免維護：整機緊湊，減速機采用潤滑脂潤滑， 終身免維護；絕緣等級：F級，耐溫155 ℃。

■行業應用

傳輸設備、立體停車庫設備、畜牧養殖、排屑機械、木工設備、印刷設備、紙箱設備、 棉箱設備、包裝設備、電工電纜設備、自動化設備、建筑設備、工程機械等。

■產品買點：

1、噪聲低、振動小、重量輕及體積小；

2、全鋁合金外殼，具有獨特的防潮、防水、防塵設計；

3、防護等級：IP54保護等級，F級絕緣等級；

4、國際性統一IEC尺寸，世界通用，方便各產品互換；

5、獨特的槽壓鑄鋁轉子，起動轉矩大，慣性小，減少起動停止時間；

6、馬達采用瑞典SKF軸承，超長的運轉壽命；

7、馬達以耐高溫VITON油封為主.可防止潤滑油回漏馬達內部；

8、齒輪經精密滾齒加工,齒輪加工精度等級為2-3級；

9、國家二級節能標準；

■減速電機適用范圍：

包裝印刷，陶瓷、玻璃行業，倉儲物流設備，稱重設備，傳輸設備，電子機械，發電設備，紡織印染，鋼鐵冶金，化工機械，環保機械，架橋設備，建筑陶瓷，礦山機械，立體停車，木工機械，釀酒機械，啤酒機械，汽車制造，食品機械，輸送機械，食品機械、鋁型材設備等等機械設備
