立式擺線減速機全部傳動裝置結構可分為三部分：輸入部分、減速部分、輸出部分，其輸入結構是高速部分，連接輸入電動機（馬達）；其輸出部分是減速機的低速部分，其輸出軸通過鏈輪或者聯軸器、連接盤等接入用戶需要帶動的設備。

注：減速機按結構型式分為：臥式、立式；

　　按驅動器聯接方式分為：雙軸型、電機接盤型、電機直聯型

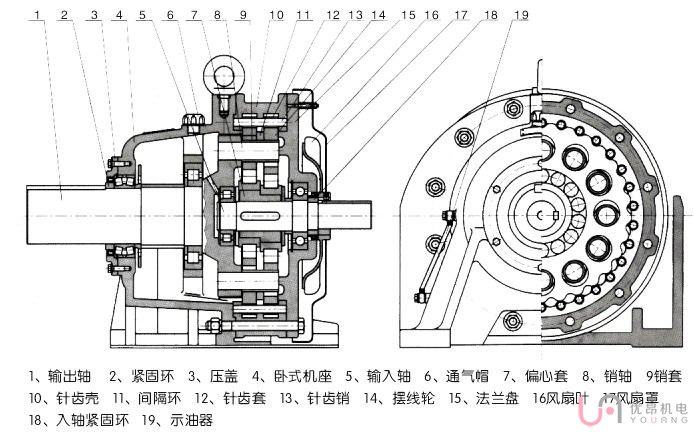

減速機內部結構名稱簡圖

五、立式原理：

7立式減速機還有過載能力強、耐沖擊、慣性力矩小適用于啟動頻繁和正反轉的特點。

第七、技術參數

功 率：0.37KW～55KW
轉 矩：150N·m～20000N·m
傳動比：
單級：7-87
雙級：99-7569

三級：2057-658503

小結：

友情提示

擺線減速機在選型選擇機號時，請先確認以下三項參數：

一、   1輸入轉速nH (r/rnin)

         2傳動比1或輸出轉速nv (r/rnin)

         3輸入功率P (kW)

二、如果輸入軸的轉速是變化的，  則所傳動的功率也應是變化的。因此，當用變速電動機或變速裝置驅動時，

應特別注意機號的選擇，首先應先決定工作條件是“恒功率”還是“恒扭矩”，如果是恒功率，按最低轉速選取機

號，如果是恒扭矩，按最高轉速選取機號。如有疑問請致電優昂減速機公司技術部：15921994471，021-31608995

三、按平穩載荷下，每天工作8小時，工況系數K=l.0的計算值。而在選擇機號時，即在確定減速機的輸入功率

時，還應考慮負荷性質，工作條件及驅動動力源，以確定工作情況系數K。

減速機的輸入功率按下列公式計算： P

其中：P-減速機的輸入功率 K-工作情況系數  P1-被驅動機械所需的輸入功率   n-減速機的效率（單級為90%） 號，如果是恒扭矩，按最高轉速選取機號。如有疑問請致電優昂減速機公司技術部：15921994471，021-31608995
