變頻器（Variable-frequency Drive，VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠?jī)?nèi)部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用

基本組成

變頻器通常分為4部分：整流單元、高容量電容、逆變器和控制器。

整流單元：將工作頻率固定的交流電轉換為直流電。

高容量電容：存儲轉換后的電能。

逆變器：由大功率開關晶體管陣列組成電子開關，將直流電轉化成不同頻率、寬度、幅度的方波。

控制器：按設定的程序工作，控制輸出方波的幅度與脈寬，使疊加為近似正弦波的交流電，驅動交流電動機。

故障判斷

1、整流模塊損壞

通常是由于電網電壓或內部短路引起。在排除內部短路情況下，更換整流橋。在現場處理故障時，應重點檢查用戶電網情況，如電網電壓，有無電焊機等對電網有污染的設備等。

2、逆變模塊損壞

通常是由于電機或電纜損壞及驅動電路故障引起。在修復驅動電路之后，測驅動波形良好狀態下，更換模塊。在現場服務中更換驅動板之后，須注意檢查馬達及連接電纜。在確定無任何故障下，才能運行變頻器。

3、上電無顯示

通常是由于開關電源損壞或軟充電電路損壞使直流電路無直流電引起，如啟動電阻損壞，操作面板損壞同樣會產生這種狀況。

4、顯示過電壓或欠電壓

通常由于輸入缺相，電路老化及電路板受潮引起。解決方法是找出其電壓檢測電路及檢測點，更換損壞的器件。

5、顯示過電流或接地短路

通常是由于電流檢測電路損壞。如霍爾元件、運放電路等。

6、電源與驅動板啟動顯示過電流

通常是由于驅動電路或逆變模塊損壞引起。

7、空載輸出電壓正常，帶載后顯示過載或過電流

通常是由于參數設置不當或驅動電路老化，模塊損壞引起。

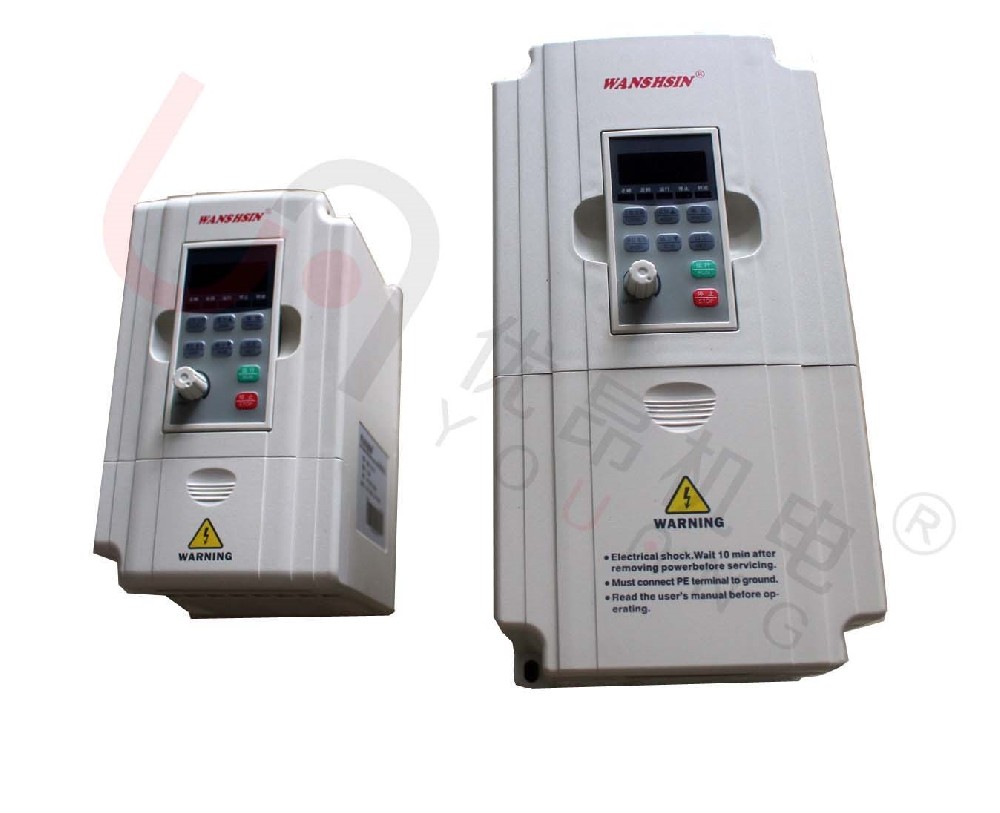

WXM-0.4S2-1B  WXM-0.75S2-1B  WXM-1.5S2-1B  WXM-0.75T4-1B  WXM-1.5T4-1B   WXM-2.2T4-1B  WXM-3.7T4-1B   WXM-5.5T4-1B  WXM-7.5T4-1B   WXB-3.0T4-1B   WXB-4.0T4-1B   WXB-5.5T4-1B   WXB-7.5T4-1B  WXB-11T4-1B  WXB-15T4-1B

WXB-18.5T4-1B  WXB-22T4-1B  WXB-30T4-1B   WXB-37T4-1B
